高性能モータードライバーボード

TRIdentシリーズ Basic

ロボット・自動化向けの次世代制御ソリューション

製品概要

本製品は高効率・高応答性を実現した高性能モータードライバーボードです。
BLDC（ブラシレスDC）モーターおよびPMSM（Permanent Magnet Synchronous Motor, 永久磁石同期電動機）に対応し、FOC（フィールド指向制御）をサポートします。

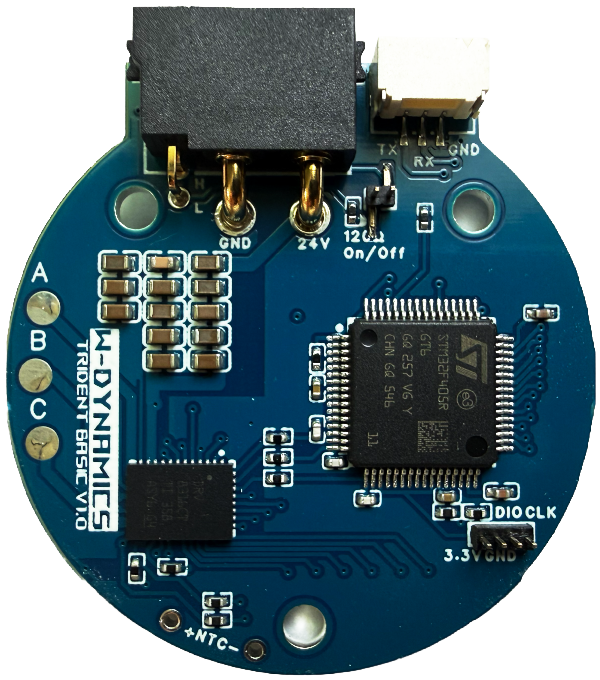

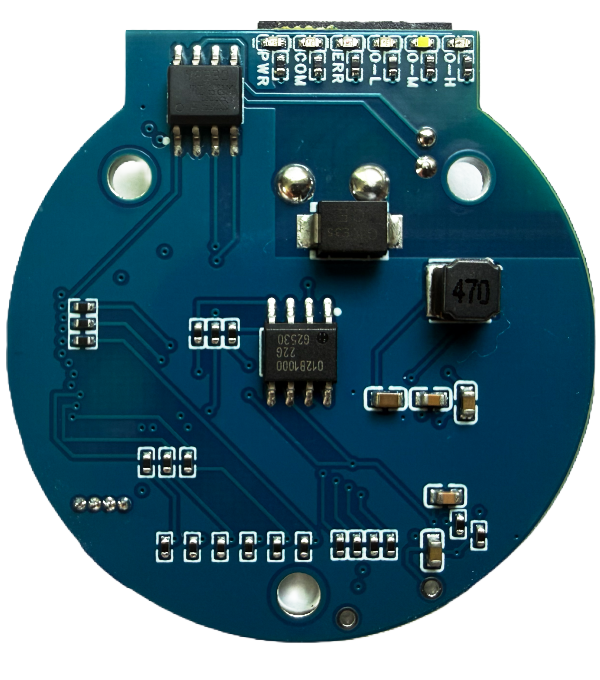

TRIDENT Basic Top TRIDENT Basic Bottom

主な特徴

高効率MOSFETドライバ内蔵
高性能MCU内蔵
15ビット角度センサ内蔵
FOC（フィールド指向制御）対応
CAN / UART 通信対応
ST-Linkコネクタ設置
過電流・過熱保護機能
6×LED指示灯
コンパクト設計

仕様

入力電圧4.5V - 35V最大電圧40V
最大電流8A最大PWM周波数200kHz
最小動作温度-40 °C最大動作温度+125 °C
通信CAN, UARTデバッグIFST-Link
角度センサGMRベース, 15ビット絶対角度制御方式FOC / PWM
対応モータBLDC / PMSMサイズ49mm x 41mm

用途例

今すぐ導入

高性能なモータ制御を簡単に実現できます。
